Transmatch-Tuner (CLC-Tuner)

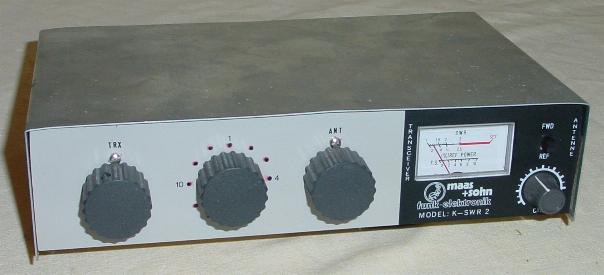

Der hier in Bilder vorgestellte Tuner hat die gleiche Schaltung wie der Mini-Tuner für den FT-817, er hat nur spannungsfestere Drehkos (für max. 300W HF) und eine eingebaute Stehwellenmeßbrücke mit der originalen Frontplatte des verwendeten CB-Funk-Meßgerätes.

Eine andere, kleinere Version mit dem kompletten Schaltbild und der Umbauanweisung ist als PDF-File in der Rubrik "Download" als Artikel aus der Zeitschrift "FUNKAMATEUR" zu finden und wird hier nicht noch einmal aufgeführt.

Download Artikel "Mini-Antennentuner"

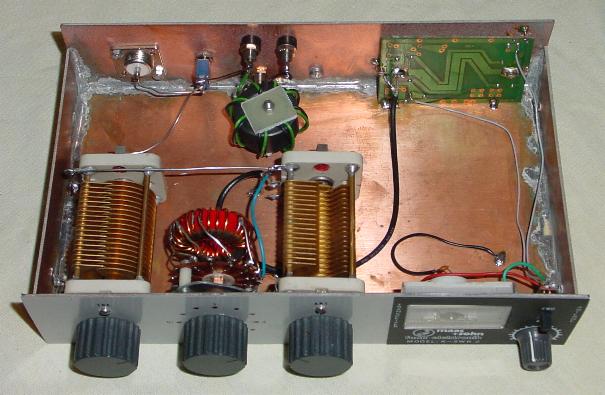

Hinten rechts erkennt man die Platine aus dem Stehwellenmeßgerät. Das Gehäuse könnte viel kleiner sein, aber wegen der Bedienungselemente und dem Anzeigeinstrument konnte die Frontplatte nicht kleiner gestaltet werden.

Die Drehkos stammen vom Flohmarkt und haben je 250pF bei 0,75mm Plattenabstand. Mit entsprechend größeren Plattenabständen und einem größeren Ringkern für die symmetrische Zweidrahtleitung kann man bis zu 1 KW HF "matchen". Der Aufbau und die Schaltung entsprechen dem gleichen Prinzip wie die der Firma MFJ.

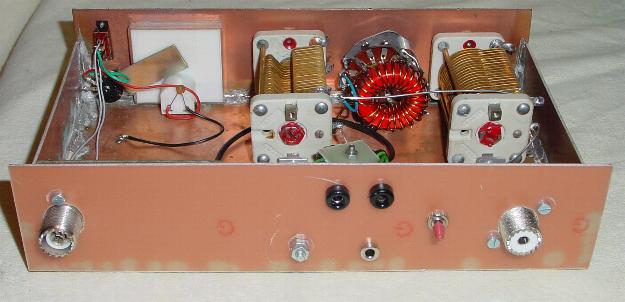

Blick auf die Rückseite und die Bauteile an der Rückseite der Frontplatte.
